Tủ điện là gì? tìm hiểu về tủ điện

Ngày đăng : 09:31:01 14-05-2020

Tủ điện là gì ?


Tủ điện là nơi dùng để chứa hoặc đựng các thiết bị hoặc bảng thiết bị điện: Công tắc,biến áp, cầu giao, biến thế, …ở nhà cửa, các công trình, nhà máy… và thường có dạng  hình chữ nhật hoặc vuông, tùy theo vị trí và mục đích sử dụng của người dùng.

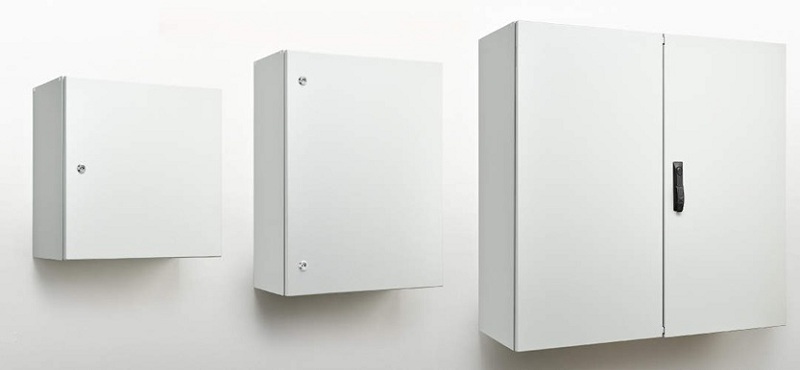

 vỏ tủ điện

 Hiện nay có các loại tủ phổ biến sau:

STT                     Tên tủ điện :
1 Tủ phân phối chính cho công trình(MSB)
2 Tủ điều khiển trung tâm MCC
3 Tủ chuyển mạch – ATS
4 Tủ phân phối DB
5 Tủ điện cứu hỏa
6 Tủ điện điều khiển chiếu sáng
7 Tủ tụ bù
8 Tủ mạng, tủ rack, tủ C-rack
9 Tủ công tơ
10 Tủ điện điều khiển động cơ
11 Tủ điện hòa đồng bộ
12 Tủ RMU

Chức năng của tủ điện

Tủ điện là một bộ phận không thể thiếu trong bất kỳ công trình công nghiệp hay dân dụng nào, từ nhà máy điện đến các trạm biến áp, hệ thống truyền tải phân phối đến các hộ tiêu thụ điện. Nó được dùng làm nơi để lắp đặt và bảo vệ cho các thiết bị đóng cắt điện và thiết bị điều khiển, và là nơi đấu nối, phân phối điện cho công trình, đảm bảo cách ly những thiết bị mang điện với người sử dụng điện trong quá trình vận hành.
+ Có thể được làm từ tấm kim loại hoặc composit với kích thước và độ dày khác nhau tùy theo nhu cầu sử dụng. Trong các ứng dụng thông thường, tủ điện thường được sơn tĩnh điện trơn hoặc nhăn với các màu sắc khác nhu tùy theo lĩnh vực sử dụng hoặc yêu cầu của thiết kế.

Giới thiệu tổng quan các loại tủ điện phổ biến

Tùy theo cấu tạo, chức năng và mục đích sử dụng của tủ điện có thể phân ra các loại tủ điện phổ biến sau đây:

Tủ điện phân phối chính cho công trình(MSB)

– Tủ điện phân phối chính được kythuattr.com.vn (T&R) chế tạo theo tiêu chuẩn IEC 60439-1, IEC 60529 . Vỏ tủ điện được chế tạo từ thép mạ kẽm và được sơn tĩnh điện. Các phần khác như nắp tủ điện, mặt hông và mặt sau của tủ điện có thể tháo lắp dễ dàng tạo thuận lợi cho người sử dụng trong công việc lắp đặt và bảo trì.
– Bố trí các thiết bị bên trong tủ điện có thể phù hợp với từng nhu cầu của khách hàng từ dạng tủ điện. Tủ điện được thiết kế sử dụng trong nhà để phân phối điện cho các phụ tải công suất lớn với ưu điểm là thiết kế theo kiểu modul được đặt cạnh nhau tạo thành một hệ thống phân phối điện bảo gồm ngăn lộ vào, ngăn phân đoạn và ngăn phân phối.

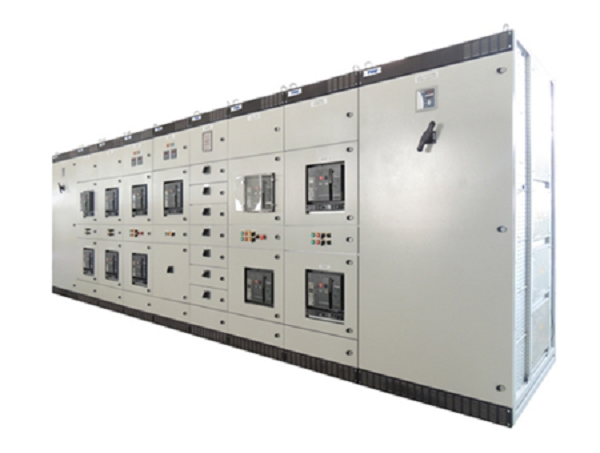

Tủ điện phân phối

Tủ điện điều khiển trung tâm
– Tủ điện điều khiển trung tâm có hai loại:
+ Loại cố định
+ Loại không cố định(có thể kéo đi kéo lại được)
– Các thiết bị được sử dụng bên trong tủ điện như khởi động mềm, bộ biến tần, bộ khởi động trực tiếp, bộ khởi động sao/ tam giác, bộ khởi động bằng máy biến áp và các thiết bị bảo vệ, lập trình điều khiển và hiển thị.
– Khung và cá nắp tủ được chế tạo từ thép mạ điện và hoàn thiện bằng sơn tĩnh điện. Tủ điện điều khiển và bảo vệ động cơ công nghiệp, thủy lợi vv…. Tủ điện có cơ chế vận hành như sau:
+ Vận hành tại chỗ hoặc từ xa để đóng ngắt, đảo chiều quay cho các động cơ.
+ Vận hành tại chỗ hoặc từ xa để thay đổi tốc độ quay của động cơ.

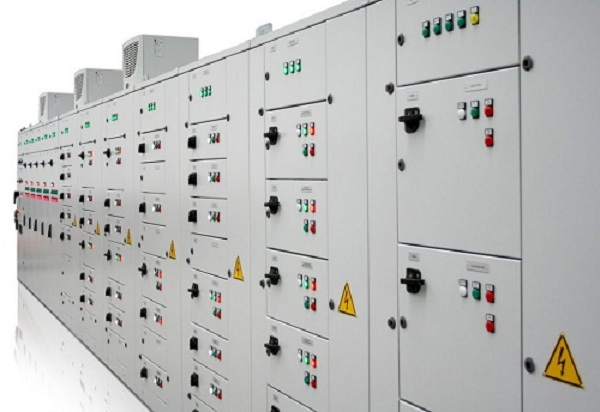

tủ điện điều khiển trung tâm
Tủ điện chuyển mạch – ATS
Tủ điện được sử dụng ở những nơi có phụ tải đồi hỏi phải cấp điện liên tục, để cấp điện cho tải khi có sự cố phía nguồn lưới thường dùng là nguồn dự phòng là máy phát điện. Trong trường hợp tủ điện ATS có nhiệm vụ tự động chuyển đổi nguồn cung cấp từ lưới sang nguồn dự phòng để cấp điện trở cho nguồn tải hoạt động.
– Điện áp định mức: 380V/415V
– Dòng điện định mức: 1600A/2000A/2500A/3200A/6300A
– Thời gian chuyển mạch: 5~10s

hình ảnh


Tủ điện phân phối (tủ DB)
– Tủ điện được thiết kế sử dụng trong các phân xưởng, nhà máy hay phân phối điện cho một tầng trong tòa nhà. Vì vậy tủ điện phân phối được thiết kế gọn nhẹ, tính thẩm mỹ cao, an toàn và thuận tiện vận hành.
– Tủ điện DB được thiết kế chuẩn tạo điều kiện thuận lơi cho việc lựa chọn để sử dụng vào công trình. Tủ này là có phân chia theo màu xanh, đỏ, vàng điều này sẽ giúp cho việc lắp đặt dễ dàng, thuận tiện cũng như công tác bảo trì sửa chữa sau này.

hình ảnh


Tủ điện cứu hỏa ( Tủ điện phòng cháy chữa cháy)
Phòng cháy chữa cháy là một vấn đề vô cùng quan trọng trong bất kỳ lĩnh vực, địa điểm nào: trường học, bệnh viện, nơi kinh doanh hay thậm chí là các hộ gia đình. Nguy cơ từ các yếu tố cháy nổ có thể xảy đến bất kỳ lúc nào nếu không có sự chuẩn bị ngăn chặn cẩn thận từ trước. Tủ điện phòng cháy chữa cháy ra đời đã khiến cho hệ thống bảo vệ phòng cháy chữa cháy ngày một an toàn.


 hình


Nguyên lý hoạt động của tủ điện phòng cháy chữa cháy như sau:
Tủ điện phòng cháy chữa cháy được đặt ở chế độ tự động, hoạt động theo một quy trình cụ thể. Đầu tiên, tủ sẽ tự động vận hành bơm bù áp nếu như hệ thống phòng cháy chữa cháy bị rò rỉ nước. Thứ hai, khi báo cháy, mở vòi cứu hỏa tủ điện phòng cháy chữa cháy sẽ tự động vận hành bơm điện. Thứ ba, tủ điện tự động vận hành bơm xăng, nhiên liệu cần thiết mỗi khi báo cháy, mở vòi cứu hỏa,mất điện. Cuối cùng, tủ điện pccc có cơ chế tự động sạc và thông báo tình trạng ắc quyhiện tại cho người sử dụng.
– Điện áp cung cấp 3P-380V
– Đèn báo pha
– Tiêu chuẩn IP 43 – IP 55
– Đo dòng điện, điện áp
– Báo mất pha
– Tôn tấm nhập khẩu đảm bảo tiêu chuẩn  JIS G3302 (Nhật Bản), En10142 (Châu Âu), và ASTM A653/A653-08 (Mỹ)
Tủ điện điều khiển chiếu sáng
Tủ điện điều khiển chiếu sáng được dùng cho các hệ thống đèn chiếu sáng trong các khu vực công cộng như:khu đô thị, vườn hoa, đường phố, công viên, cầu… hay trong trung tâm thương mại, bệnh viện, trường học, cao ốc văn phòng, chung cư, cảng, sân bay, sân vận động vv…
– Kích thước tùy vào sơ đồ nguyên lý sẽ có thiết kế phù hợp.
– Tiêu chuẩn IP 43 – IP 55
– Tôn tấm nhập khẩu đảm bảo tiêu chuẩn  JIS G3302 (Nhật Bản), En10142 (Châu Âu), và ASTM A653/A653-08 (Mỹ)
– Kết hợp với rơ le thời gian được cái đặt chế độ bật, tắt thiết bị chiếu sáng trong 1 khoản thời gian được định trước.
hình


Tủ tụ bù
Tủ dùng để bù công suất cho các phụ tải trong phân xưởng các dây chuyền sản xuất, các phụ tại thương mại lớn, công suất bù đến 600kVAR. Phương thức điều chỉnh dung lượng bù và bảo vệ tụ đáp ứng các yêu cầu của khách hàng.



hình


Tủ rack
Tủ rack hay còn gọi là tủ mạng, khác với những chiếc tủ bình thường sử dụng trong gia đình, tủ rack (tủ mạng) là tủ chuyên dụng chúng được dùng để chứa các thiết bị mạng như : Router , Switch, Server… không chỉ là để chứa chúng còn để bảo vệ khối thiết bị này khỏi các tác động từ môi trường bên ngoài.
Tủ rack (tủ mạng) được làm từ 2 loại nguyên liệu chính đó là tôn và thép , độ dày của chiếc tủ thường từ 1,2mm – 1,5mm với những chiếc tủ đạt chuẩn, còn với những chiếc tủ kém chất lượng thì sẽ mỏng manh hơn nhiều chỉ từ 0,8mm – 1,0mm.


hình



Tủ điện công tơ dùng để đo đếm điện năng kỹ thuật hoặc đo đếm điện năng thương mại. Tủ công tơ được thiết kế tùy theo phụ tải của khách hàng là tải 1 pha hay tải 3 pha.
Với phụ tải 3P công suất lớn : lđm > 100A dùng công tơ gián tiếp kết hợp biến dòng với thứ cấp 1A hoặc 5A.
Với phụ tải 3P công suất nhỏ : lđm < 100A dùng công tơ trực tiếp 10/20A, 10/40A, 20/40A, 30/60A, 50/100A.
Với phụ tải 1P thường là công suất nhỏ dùng công tơ 1P trực tiếp 3/9A, 5/20A, 10/40A, 20/80A, 40/120A…
Tủ điện công tơ thường được sử dụng trong các trạm biến áp, nhà máy công nghiệp, văn phòng, chung cư…. nhằm mục đích đo đếm, giám sát điện năng cho người sử dụng hoặc cho các đơn vị Điện lực.

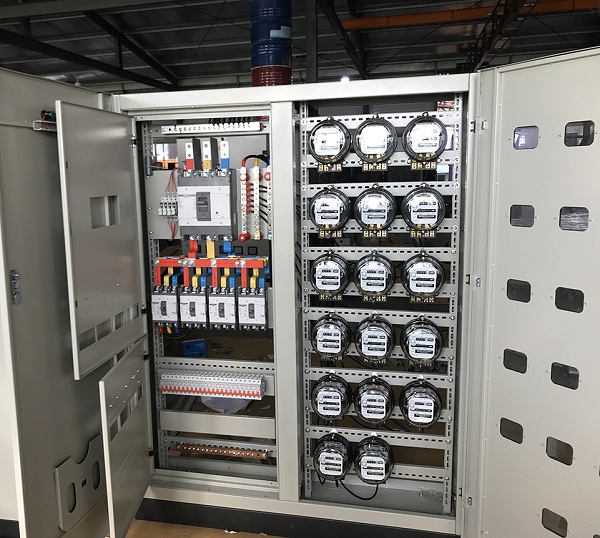

Hình ảnh minh họa trực tiếp :

tủ điện công tơ


Tủ điện điều khiển động cơ

Tủ điện điều khiển động cơ – Như chúng ta đã biết, trong hầu hết tất cả các công trình từ dân dụng tới công nghiệp , từ nhà máy tới các hệ thống điều khiển tự động hóa đều không thể thiếu các tủ điện điều khiển cho các động cơ . Rất nhiều loại động cơ như động cơ dùng cho các hệ thống bơm , động cơ cho các dây chuyền băng tải, động cơ cho các hệ thống khí nén …… Có rất nhiều các phương pháp để điều khiển cho các động cơ nói trên như khởi động trực tiếp, khởi động sao tam giác , khởi động mềm , Biến tần . Để làm được nhiệm vụ đó Hahuco đã cho ra dòng sản phẩm tủ điều khiển động cơ.



hình

Tủ điện hòa đồng bộ

Tủ điện hòa đồng bộ được thiết kế để thực hiện các công việc đưa các máy phát điện hay các nguồn điện đang làm việc độc lập vào làm việc song song với nhau. Đây là giải pháp kỹ thuật cao nhằm mục đích nâng cao độ tin cậy cung cấp điện và tối ưu hoá trong việc tiết kiệm nhiên liệu.
Ứng dụng lớn nhất của tủ điện hoà đồng bộ là trong trường hợp nguồn điện chính bị sự cố thì các máy phát điện dự phòng sẽ tự động khởi động, tự hòa đồng bộ và chia tải với nhau, ngoài ra hệ thống còn có chức năng tự động giám sát phụ tải và điều khiển cho chạy số lượng máy phát theo nhu cầu của phụ tải.

hình



Tủ RMU

Tủ RMU tên tiếng Anh là Ring Main Unit được thiết kế theo cấu trúc metal enclosed, cách điện khí SF6 sử dụng cho hệ thống phân phối trung thế tới 36kV 630A.


hình

• Chủng loại tủ này kín hoàn toàn với tất cả các phần tử đóng cắt mang điện nằm trong bình khí SF6 được làm bằng thép không gỉ. Chính nhờ đặc tính này tạo ra sản phẩm an toàn cho người vận hành. Khả năng chống ẩm, bụi bẩn tốt.
• Tủ RMU được kết nối bởi các ngăn cáp đến đi sử dung cầu dao cách ly và ngăn cáp ra máy biến áp sử dụng cầu dao phụ tải kết hợp cầu chì bảo vệ.
• Tủ RMU được chia làm 2 loại tùy theo yêu cầu của khách hàng:
+ Tủ mở rộng được (Extensible)
+ Tủ không mở rộng được (Compact)
• Tuổi thọ của thiết bị lên đến: > 20 năm.
• Hoạt động ổn định trong bất cứ điều kiện khí hậu khắc nghiệt nào (-250C ÷ +400C)
• Sản phẩm được sản xuất theo tiêu chuẩn ISO 9001:2000 và ISO 14001.
Tủ RMU được sử dụng trong: Trạm biến áp phân phối nhỏ; Trạm biến áp trung, cao thế đặt ngầm hoặc trên cao; Các nhà máy năng lượng gió; Khách sạn, trung tâm mua sắm, trung tâm hội nghị, tòa nhà chung cư, văn phòng.
